超低頻0.1Hz耐壓試驗

因被試XLPE電纜的電容量很大，工頻試驗時所需試驗變壓器的容量也要求也很大，導致試驗設備笨重而不適合現場使用。采用0.1Hz作為試驗電源，理論上可以將試驗變壓器的容量降低到1/500，試驗變壓器的重量就可大大的減輕，可以較為容易移動到現場進行試驗。目前，這種方法主要用在中低壓電纜試驗，由于試驗條件的真實畢竟不如工頻交流電壓，電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。

振蕩電壓試驗

振蕩電壓試驗時用直流電源給電纜充電，當達到試驗電壓后使放電間隙擊穿而通過電感線圈放電。對電纜施加一定電壓幅位、頻率位kHz級的衰減振蕩波電壓作為擠包絕緣電纜線路的竣工試驗方法的另一種途徑。此種方法比直流耐壓試驗方法有效，但與工頻電壓試驗相比，其檢查電纜主絕緣和附件缺陷的效果仍不理想，一是波的衰減厲害，難以滿足長電纜的需求；二是使局方增大，對電纜有較大傷害。

諧振耐壓試驗

諧振耐壓試驗方法是通過改變試驗系統的電感量和試驗頻率，使回路處于諧振狀態，這樣試驗回路中試品上的大部分容性電流與電抗器上的感性電流相抵消，電流供給的能量僅為回路中消耗的用功功率，為試品容量的1/Q （Q為系統的諧振倍數）；因此試驗電源的容量在降低，重量大大減輕，諧振耐壓試驗系統按調節方式為調感式和調頻式兩種。

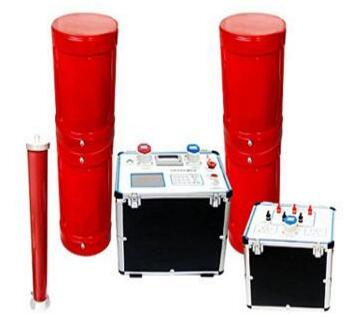

直流耐壓試驗不能模擬高壓交聯電纜的運行工況，試驗效果比較差，并且存在一定危害性，所以在現場竣工驗收試驗時候是不建議采用直流耐壓方法的。交流耐壓試驗是現場校驗交聯電纜比較適合的試驗方法。BPXZ-H系列變頻諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全。
