高壓開關動測試：開關設備的額定絕緣水平表

您的位置：首頁 >> 服務支持 >> 資料文檔

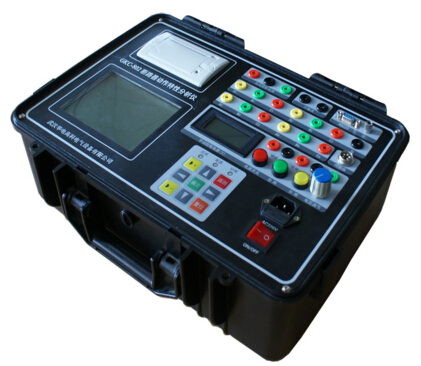

高壓開關動特性測試儀

交流耐壓試驗電壓按《電力設備預防性試驗規程》要求，應按DL/T593-1996《高壓開關設備的共用、訂貨技術條件》進行，在表中可以看到標準的具體數字。對進口設備應按照制造廠要求進行。

開關設備的額定絕緣水平表

額定電壓（kV）	額定雷電沖擊耐受電壓，峰值（kV）				1min工頻耐受電壓，有效值（kV）				額定操作沖擊耐受電壓，峰值（kV）
額定電壓（kV）	相對地	相間	斷路器斷口	隔離斷口	相對地	相間	斷路器斷口	隔離斷口	相對地	相間	斷路器斷口	隔離斷口
（1）	（2）	（3）	（4）	（5）	（6）	（7）	（8）	（9）	（10）	（11）	（12）	（13）
3.6	40	40	40	46	25	25	25	27
7.2	60	60	60	70	32	32	32	36
12	75（60）	75（60）	75（60）	85（60）	42（28）	42（28）	42（28）	49（35）
（24）	125	125	125	145	65	65	65	79
40.5	185	185	185	215	95	95	95	118
72.5	325	325	325	375	155	155	155	197
72.5	350	350
126 （123）	450	450	450	520	200	200	200	225
126 （123）	550	550	550	630	230	230	230	265
252 （245）	850	850	850	950	360	360	360	415
252 （245）	950	950	950	1050	395	398	395	460
363	1050	1050	1050（+205）	1050 （+205）	460	460	520	520	850	1300	950	950
	1050	1050	1050（+205）	1050 （+205）	460	460	520	520	850	1300	850（+295）	850（+295）
	1175	1175	1175（+205）	1175（+205）	510	510	580	580	950	1425	950	950
	1175	1175	1175（+205）	1175（+205）	510	510	580	580	950	1425	850（+295）	850（+295）
550	1425	1425	1425（+315）	1425（+315）	630	630	790	790	1050	1675	1175	1175
	1425	1425	1425（+315）	1425（+315）	630	630	790	790	1050	1675	1050（+450）	1050（450）
	1550	1550	1550（+315）	1550（+315）	630	630	790	790	1050	1675	1175	1175
	1550	1550	1550（+315）	1550（+315）	630	630	790	790	1050	1675	1050（+450）	1050（+450）
	1550	1550	1550（+315）	1550（+315）	680	680	790	790	1175	1800	1175	1175
	1550	1550	1550（+315）	1550（+315）	680	680	790	790	1175	1800	1050（+450）	1050（+450）
	1675	1675	1675（+315）	1675（+315）	740	740	790	790	1175	1800	1175	1175
	1675	1675	1675（+315）	1675（+315）	740	740	790	790	1175	1800	1050（+450）	1050（+450）

注意：

1.我國穩定電壓（即最高電壓）與IEC的電壓標準級別稍有不同：在本表中，國標值放在前面，IEC標準值列于括號中；一切型式試驗取較高值為基礎核算其試驗條件。

2.額定電壓3.6~550kV中，相對地額定雷電沖擊耐受電壓值均取自GB311.1；其“相交”值等于“相對地”值。

3.根據電力工業部高壓開關設備標準化技術委員會第九次年會（山東曲阜）的決定，凡對地雷電沖擊與工頻耐壓受電壓值與GB311—61相同時，其斷路器斷口間的耐壓水平與對地相同，不再考慮反相電壓的作用。
